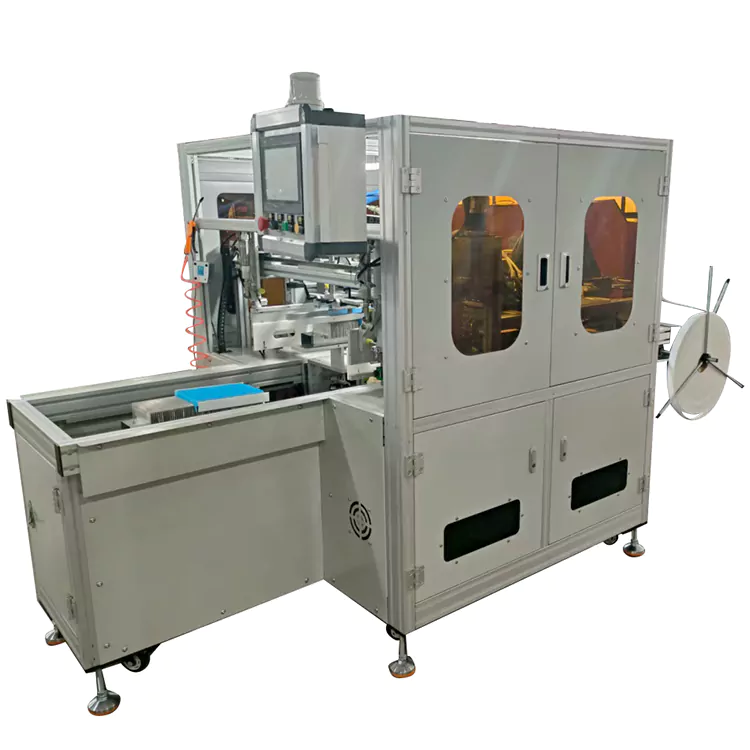

Automatinė Edge Welt mašina

Įrangos aprašymas

Visiškai automatinė automobilių oro kondicionavimo filtrų briaunų apliejimo mašina yra speciali automatinė mašina, skirta automobilių oro kondicionavimo filtrams (ypač sulankstytiems) gaminti. Jos pagrindinė užduotis yra tiksliai laminuoti ir presuoti filtro pagrindo šoninius kraštus (arba kraštus), pvz., laminavimo sandarinimo putas, kraštų sandarinimą ir vientisumą filtravimo popieriumi, struktūrinių filtravimo juostelių klijavimą, filtravimo juostelių klijavimą. ir tai atitinka griežtus automobilių oro kondicionavimo sistemų reikalavimus dėl filtrų matmenų tikslumo ir surinkimo suderinamumo.

Pagrindiniai taikymo scenarijai ir pritaikymo sritis

Ši automatinė kraštų suvirinimo mašina daugiausia skirta didelio masto automobilių oro kondicionavimo filtrų gamybai, ypatingą dėmesį skiriant įprastiems sulankstyto popieriaus filtrams ir sudėtinio pluošto filtrams. Jis gali prisitaikyti prie filtrų dydžių, atitinkančių skirtingus transporto priemonių tipus (sedanus, visureigius, komercines transporto priemones ir kt.), apimantį įprastą 100–400 mm ilgio ir 50–200 mm pločio dydžių diapazoną, ir palaiko automatizuotas įvairių kraštų laminavimo medžiagų operacijas.

Produkto savybės

Didelis lankstumas: prisitaiko prie kelių filtrų specifikacijų perjungimo. Įranga turi greito modelio keitimo galimybę, kad atitiktų įvairių tipų transporto priemonių filtrų gamybos poreikius, nereikalaujant didelių mechaninių konstrukcijų modifikacijų.

Parametrizuoti nustatymai: filtro matmenis (ilgis, plotis, kraštų laminavimo plotis), kraštų laminavimo medžiagos tipą, presavimo slėgį ir kitus parametrus galima tiesiogiai įvesti per jutiklinį ekraną. PLC automatiškai iškviečia atitinkamą programą, modelio keitimo laikas ≤10 minučių.

Modulinis dizainas: tiekimo įrenginiai, laminavimo galvutės ir pjovimo komponentai turi modulinę struktūrą. Specialių dydžių filtrams reikia pakeisti tik atitinkamas tvirtinimo detales (pvz., pritaikytus suspaudimo žandikaulius, įvairaus pločio presavimo volelius), nereguliuojant šerdies perdavimo sistemos.

Suderinamumas su įvairiomis medžiagomis: palaiko automatinį ritininio tipo laminavimo medžiagų padavimą (3–20 mm pločio) ir yra suderinamas su įvairiomis medžiagomis, tokiomis kaip kempine, neaustiniu audiniu ir guminėmis juostelėmis. Išvyniojimo mechanizmas gali pritaikyti medžiagų ritinius, kurių skersmuo yra Φ300–Φ600 mm, todėl sumažėja medžiagos keitimo dažnis.

Produkto privalumai

Automatizuoto ir didelio tikslumo briaunų laminavimo staklės išsprendžia tradicinio rankinio kraštų laminavimo problemas (mažas efektyvumas, nepakankamai tikslus, nenuosekli kokybė) ir padeda filtrų gamintojams atlikti šiuos veiksmus:

Pagerinti gaminių kvalifikavimo rodiklį (nuo 85% rankiniu būdu laminuojant iki daugiau nei 99,5%);

Sumažinti darbo sąnaudas (1 mašina gali pakeisti 3-5 operatorius);

Atitikti automobilių pramonės kokybės reikalavimus dėl komponentų „didelio nuoseklumo ir didelio patikimumo“, o tai padeda baigtiems filtrams gauti automobilių gamintojų sertifikatus (pvz., IATF16949 sertifikavimo sistemą).
